平板玻璃與結露

玻璃的透視性、耐候性、耐擦傷性，是建築材料的優越特長。一方面，其熱貫流率比其他建築材料高，容易結露是它的缺點。玻璃的結露是單純的物理現象。

下列為防止玻璃結露的方法

  1. 使用複層玻璃，提高玻璃的斷熱性。
  2. 壓制室內的水基氣之發生。
  3. 適量地引入外氣，降低室內的相對濕度。

玻璃的結露計算

圖5-1所示結露計算圖係經電腦計算所做成，只要能確定玻璃的結構，室內濕度、室內溫度、外氣溫度之中的3個條件之值，可由此可求得開始結露狀態的另一數值。

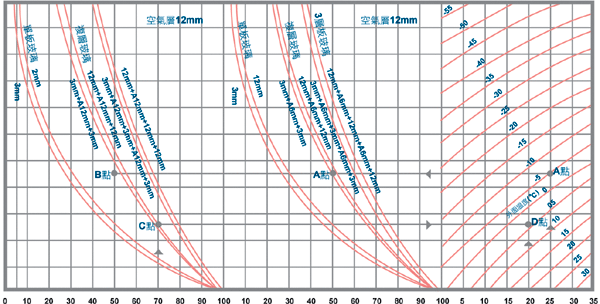

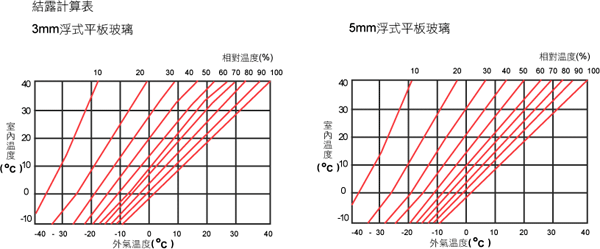

圖5-1    結露計算表
結露計算表的使用方法：
(例1) 室內溫度25。C，室內濕度50%，外氣溫度-5。C的條件之下，應選用什麼結構的玻璃才不致結露?
從(A)點以水平向左右延長，求與室內濕度50%之交會點(B)。利用B點右側曲線中最接近的結構，就可防止結露。例如:(12mmn+A6mm+12mm、或3mm+Al2mmn+3mm)就是符合上述條件，不結露的玻璃結構。
(例2) 室內溫度20。C，室內濕度70%，玻璃通稱厚度l2mm，空氣層通稱厚度l2mm的複層玻璃(l2mm+Al2mm+l2mm) 時，外氣溫度需幾度才結露?
室內濕度70%與玻璃通稱厚度l2mm，空氣層通稱厚度l2mm之複層玻璃(l2mm+Al2mm+l2mm)之構成曲線之交會點(C)，從(C)點以水平方向向右方延長，求出與室內溫度2O。C之交會點(D)隻道點之外氣溫度(約2.5cC)為結露溫度(露點溫度)。
圖5-1所示單板玻璃為通稱厚度3mm及l2mm，5~lOmm玻璃則處於中間的曲線。但玻璃的厚度與結露並無太大差別，因此也可以12mm替代求出所需答案。

濕空氣線圖

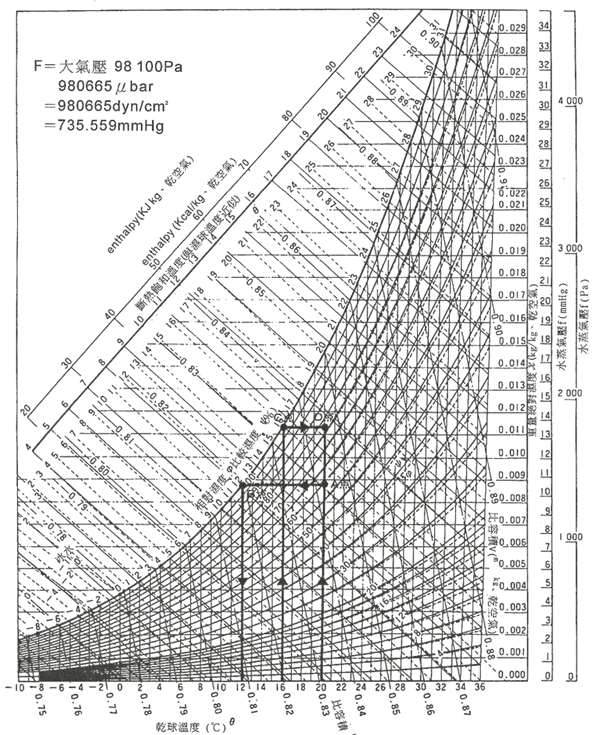

濕空氣線圖為，以乾球溫度為橫軸，以乾空氣1kg中所含水分量為縱軸所構成的圖解。只要求出溫度與水蒸氣分壓，就能決定乾空氣與水蒸氣混合的濕空氣狀態，由此圖解可由現在的空氣狀態預測相對濕度成為100%時之氣溫 (露點溫度)。
*接觸玻璃的空氣溫度可視為與玻璃表面溫度相等。
圖5-2 空氣的濕度結露圖
(例1) 將乾球溫度20。C，相對濕度60%之空氣狀態(A點)除緩冷卻(在圖解中是水平橫向移行)， 會與相對濕度100%的飽和線交會 (B點)。這時由此縱向向下移，就可求得乾球溫度12。C的溫 度，也就是當空氣冷卻到12。C時就開始結露。
(例2) 複層玻璃 (FL3+Al2+3mm)，熱貫流率K=1．5Kcal/m2h。C，在外氣溫O。C，室內溫度 2O。C要結露時，相對濕度應為多少 ?
*利用 tgi=ti-k/ai(ti-to)
tgi=20-1.5(20-0)/7=15．7。C(室內一側的熱傳達率設為 7Kcal/m2h。C)，在濕空氣線圖上 乾球溫度為15.7。C，將相對濕度100%(C點)向橫向移動到乾球溫度2O。C(室溫)處，便可求 得相對濕度76%(D點)。

補充說明
平板玻璃的表面如果結露，不但妨礙透視性，因結霜所引起的壁面、地板、窗帘等，亦會沾濕 而污損，對於居住的舒適性，會有很大的影響。防止結露的重點就是：
  1. 室內的相對濕度越低越好。
  2. 室內外的溫度差越小越好。
  3. 壁體(包括玻璃窗)的斷熱生越高越好。
  4. 為防止結露，應選用斷熱效果高的玻璃。

空氣的濕度與結露點

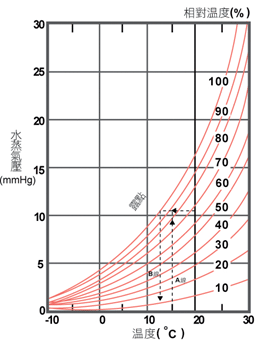

空氣的溫度與結露點

上圖的使用方法:
油室內溫度的變化求對濕度的影響。
(例)(A)線: 在密閉的室內，室內溫度為20。C，相對濕度為60%，如果室內溫度降到15。C，則相對濕度會上升到82%。 (2)油溫度與濕度求空氣的結露點。
(例)(B)線: 溫度20。C，相對濕度60%，其空氣的露點為l2。C，因此玻璃窗向室內一側的溫度，如果降到這水準以下就會結露。

〔註〕 計算條件：
  外氣風速 (V。):3．5"/s
室內風速 (V1)自然對流所選用玻璃與露點曲線圖。
一般單板玻璃，在冬天放暖氣時都免不了會結露。因此我們須依照當地的外氣溫，室內溫度以及濕度等環境條件，選用能有效防止結露的玻璃。
